Hiện nay, tại Việt Nam phổ biến nhất là thang máy loại dùng cáp thép bởi những ưu điểm vượt trội mà chúng đem lại như: tốc độ, dễ bảo trì bảo dưỡng... Bài viết này tôi xin trình bày cấu trúc của thang máy và 5 vấn để cơ bản cho người mới tìm hiểu.

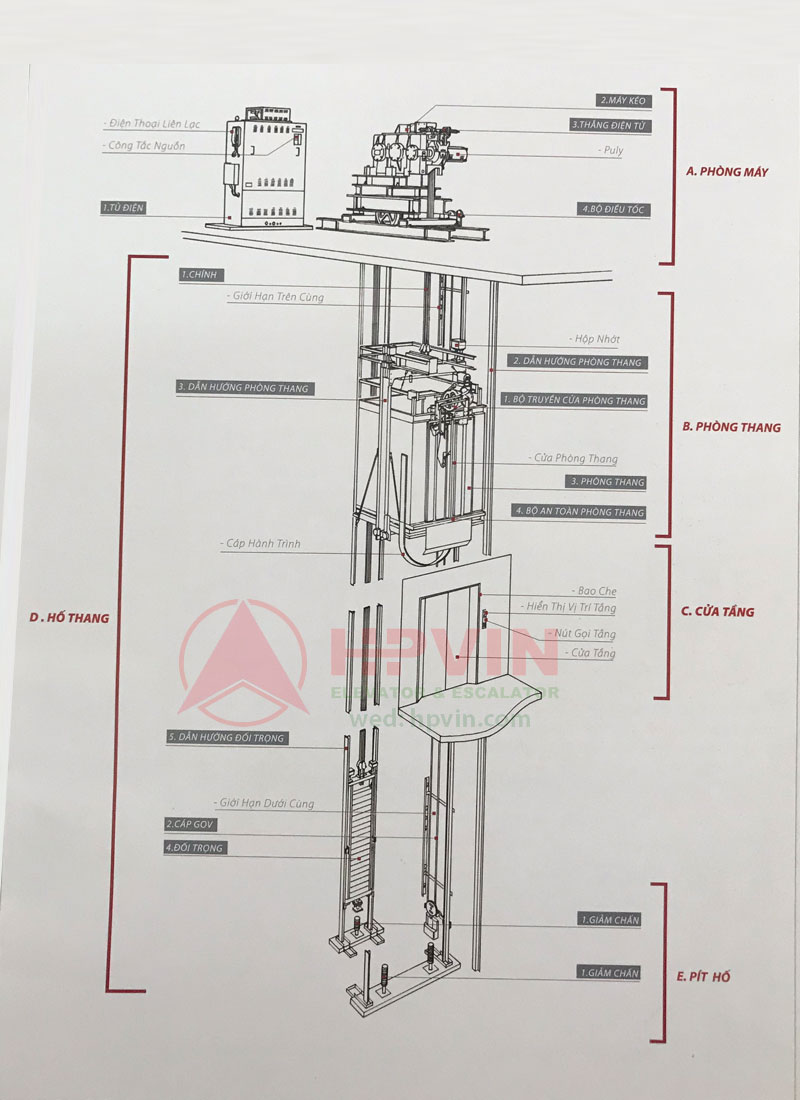

Cấu trúc của thang máy cáp thép (loại kéo) ?
1. Phòng Máy
Động cơ: Cáp nằm trên rãnh puly. Khi động cơ quay thì cáp quay để nâng hoặc hạ Cabin thang máy.
Tủ điện: Được coi là là bộ lão của thang máy có chức năng điều khiển tốc độ. Nhận tín hiệu từ các cảm biến và phím bấm...
Phanh điện từ (thắng động cơ): Chức năng giữ cho động cơ đứng yên khi không hoạt động và giữ thang cố định khi sự cố mất điện.
Bộ phận phanh chống vượt tốc (Bộ điều tốc): Chức năng chính là giữ thang cố định khi vượt quá tốc độ cho phép.
2. Phòng thang
Cabin: Là không gian của phòng thang để chứa người hoặc hàng hóa.
Bộ điều khiển cửa cabin: Chức năng để đóng mở cửa phòng thang khi bằng tầng
Shoe dẫn hướng (guốc dẫn hướng): Dùng để dẫn hướng phòng thang di chuyển lên, xuống theo ray cố định.
Thiết bị dừng khẩn: Là thiết bị an toàn được đặt ở dưới đáy phòng thang chúng có tác dụng giữ thang cố định khi phòng thang di chuyển quá tốc độ cho phép
3. Cửa tầng thang
Bao gồm đầu cửa tầng để treo cánh cửa, khung bao, nút bấm gọi tầng và hiển thị tầng.
4. Hố thang
Cáp tải thép: dùng để treo phòng thang và đối trọng
Cáp bộ phận chống vượt tốc: Được cố định vào cabin và bộ điều tốc trên phòng máy.
Ray dẫn hướng Cabin: Được cố định vào vách hố thang. Có tác dụng dẫn hướng Cabin theo chiều lên, xuống.
Đối trọng: Dùng để cân bằng tải của phòng thang.
Ray dẫn hướng đối trọng: Được cố định vào vách hố thang. Có tác dụng dẫn hướng đối trọng theo chiều lên, xuống.
Tham khảo thêm bài viết: các kích thước xây dựng thang máy.
5. Hố PIT
Bộ giảm chấn: Là thiết bị an toàn được lắp đặt ở đáy hố Pit. Tác dụng chính là phòng trường hợp nếu có sự cố đứt cáp sảy ra. Khi đó thiết bị giảm chấn sẽ triệt tiêu lực do cabin hoặc đối trọng rơi xuống mà không ảnh hưởng tới cấu trúc của thang máy, phòng thang hay người trong cabin.
